工業(yè)廢料制磚技術分析

工業(yè)廢料制磚機設備是資源循環(huán)利用與環(huán)保建材領域的重要創(chuàng)新，其通過將粉煤灰、煤矸石、爐渣等工業(yè)廢棄物轉(zhuǎn)化為新型墻體材料，既解決了固廢堆積污染問題，又降低了對傳統(tǒng)黏土資源的依賴。以下從技術原理、工藝流程、產(chǎn)品優(yōu)勢及典型案例四方面展開分析：

一、技術原理：廢棄物活性激發(fā)與膠凝反應

工業(yè)廢料制磚的核心在于利用廢料中的硅、鋁、鈣等活性成分，通過物理活化（如磨細、輪碾）和化學活化（如添加石灰、石膏）激發(fā)其潛在膠凝性。例如：

• 粉煤灰：富含硅鋁氧化物，在堿性激發(fā)劑（如石灰）作用下形成水硬性膠凝材料，強度隨時間持續(xù)提升。
• 煤矸石：含可燃成分，焙燒過程中既能提供熱源，又能通過高溫燒結形成致密結構。
• 爐渣：活性硅酸鹽成分在堿性條件下生成硅酸鹽礦物，增強磚體強度。

二、工藝流程：全流程自動化與低碳生產(chǎn)

典型工藝流程包括原料處理、混合攪拌、成型壓制、養(yǎng)護固化四步，全程規(guī)避高溫煅燒，顯著降低能耗：

1. 原料處理：
   • 粉煤灰、爐渣等需篩選去除雜質(zhì)，調(diào)整含水量至合適范圍（如粉煤灰含水量控制在一定比例內(nèi)）。
   • 煤矸石需粉碎至顆粒度小于0.2毫米，增加粉末黏結度。
   • 添加水泥、石灰等膠凝材料及外加劑（如早強劑、減水劑），精確計量誤差小于0.5%。
2. 混合攪拌：
   • 采用雙臥軸強制式攪拌機，確保原料充分混合均勻，攪拌時間根據(jù)原料特性控制（一般數(shù)分鐘）。
   • 觀察混合物狀態(tài)，濕度適中以避免成型困難或磚體開裂。
3. 成型壓制：
   • 將混合物填入模具，通過壓力機施加18-30MPa壓力，確保磚體密實度。

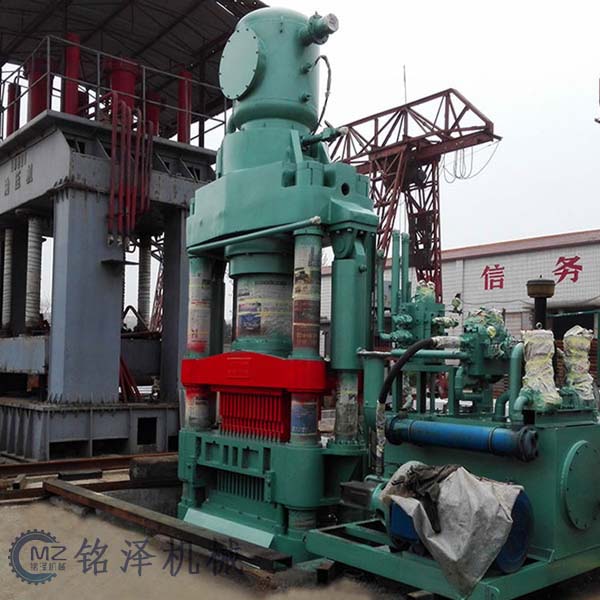

   • 采用全自動液壓制磚機或高激振力成型機，提高生產(chǎn)效率與產(chǎn)品質(zhì)量。
4. 養(yǎng)護固化：
   • 自然養(yǎng)護：通風良好環(huán)境下保持磚體表面濕潤，養(yǎng)護周期數(shù)天至數(shù)周。
   • 蒸汽養(yǎng)護：通入飽和蒸汽加速水泥水化反應，縮短養(yǎng)護周期至14-16小時（恒溫階段95-100℃）。

三、產(chǎn)品優(yōu)勢：性能優(yōu)異與環(huán)保效益顯著

1. 力學性能：
   • 抗壓強度達5.86-6.9MPa，滿足一般建筑墻體需求，與黏土磚相比毫不遜色。
   • 抗折強度高，抵抗外力破壞能力強，不易折斷。
2. 耐久性：
   • 抗凍性優(yōu)異，經(jīng)多次凍融循環(huán)試驗后外觀與強度基本無變化，適用于寒冷地區(qū)。
   • 耐水性好，長期處于潮濕環(huán)境中不軟化、不崩解，保證墻體穩(wěn)定性。
3. 保溫隔熱：
   • 內(nèi)部孔隙率設計有效阻止熱量傳遞，導熱系數(shù)低至0.07-0.12W/(m·K)，降低建筑物能耗。
4. 環(huán)保效益：
   • 大量消耗工業(yè)廢料，減少土地占用與環(huán)境污染。例如，年產(chǎn)1億塊煤矸石磚可消耗煤矸石20萬噸，節(jié)約用地33萬平方米。
   • 生產(chǎn)過程無需高溫燒制，節(jié)約能源并減少二氧化碳排放。

   • 在制磚過程中，為達到最佳效果，需對溫度、濕度等參數(shù)進行精細控制，具體控制方法如下：

     溫度控制

     1. 干燥階段：

        • 預熱升速排水階段：對于較厚的坯體，建議采用高溫（如煙氣溫度控制在200~230℃）高濕干燥法，或者適當延長預熱升速干燥階段的時間，確保坯體表里均勻受熱，避免產(chǎn)生裂紋。
        • 恒溫干燥階段：根據(jù)坯體材料和厚度，設定合適的恒溫溫度，確保坯體內(nèi)部水分均勻蒸發(fā)。例如，在蒸養(yǎng)工藝中，恒溫階段溫度通常設定在80~100℃，持續(xù)8~10小時，以促進坯體水化反應，提高強度。
        • 燒成階段：燒成溫度對磚的質(zhì)量至關重要。一般將焙燒溫度控制在900~1100℃之間，使磚坯燒至部分熔融而燒結。若燒成溫度過高或時間過長，易產(chǎn)生過火磚；若溫度過低或時間不足，則易產(chǎn)生欠火磚。對于特定材料，如利用建筑垃圾和工業(yè)廢渣制備的燒結磚，燒結溫度宜控制在925~1000℃范圍內(nèi)，以平衡線收縮率和能耗。

     2. 降溫階段：

        • 降溫速度應緩慢且均勻，避免磚體表里之間溫差過大，產(chǎn)生溫差應力，導致磚面裂紋。例如，在蒸養(yǎng)工藝中，降溫速度應控制在每20分鐘降溫5~7℃。

     濕度控制

     1. 干燥階段：

        • 干燥介質(zhì)濕度：干燥介質(zhì)濕度對坯體干燥質(zhì)量有重要影響。濕度過高，坯體脫水速度緩慢；濕度過低，易使坯體開裂。因此，需根據(jù)坯體材料和干燥階段，設定合適的干燥介質(zhì)濕度。例如，在蒸養(yǎng)工藝中，烘干階段需通入干熱空氣，使坯體自由水慢慢脫去；升溫階段則通入濕熱蒸汽，連續(xù)均勻地向室內(nèi)送氣1~1.5小時，使溫度上升到80~100℃。
        • 坯體濕度監(jiān)測：采用先進的電容傳感器技術結合自適應模糊控制器，實現(xiàn)對坯體濕度的在線檢測，及時反饋并調(diào)整給水閥門和傳送帶速度，確保坯體濕度均勻。

     2. 養(yǎng)護階段：

        • 養(yǎng)護濕度：根據(jù)養(yǎng)護工藝的不同，設定合適的養(yǎng)護濕度。例如，在常溫自然養(yǎng)護工藝中，預養(yǎng)數(shù)小時后，當磚坯達到可以澆水的程度時，開始灑水養(yǎng)護，一般3~5小時灑水一次，連續(xù)灑水7~10天。在最初的三天中，磚坯需水量較大，可增加灑水量；以后逐日減少。

     其他參數(shù)控制

     1. 原料處理：

        • 原料水分控制：原料水分含量對坯體成型和質(zhì)量有重要影響。水分太少，混料濕度不夠，可塑性變差；水分過多，則坯體過軟，易損壞。因此，需根據(jù)原料性質(zhì)和成型要求，設定合適的水分含量。例如，在利用建筑垃圾和工業(yè)廢渣制備燒結磚時，原料水分添加量以混合料的13%~15%為宜。
        • 原料陳化：原料陳化可提高混料的細粉量，改善坯體成型性能。陳化時間、水分、粒度和溫度是影響陳化效果的主要因素。一般來說，陳化時間越長，陳化效果越好；但在實際生產(chǎn)中，需根據(jù)生產(chǎn)需求和原料性質(zhì)，設定合適的陳化時間。

     2. 成型壓力：

        • 成型壓力對坯體密實度和強度有重要影響。需根據(jù)原料性質(zhì)和成型要求，設定合適的成型壓力。例如，在采用全自動液壓制磚機或高激振力成型機時，需確保成型壓力均勻且足夠，以提高坯體質(zhì)量。
